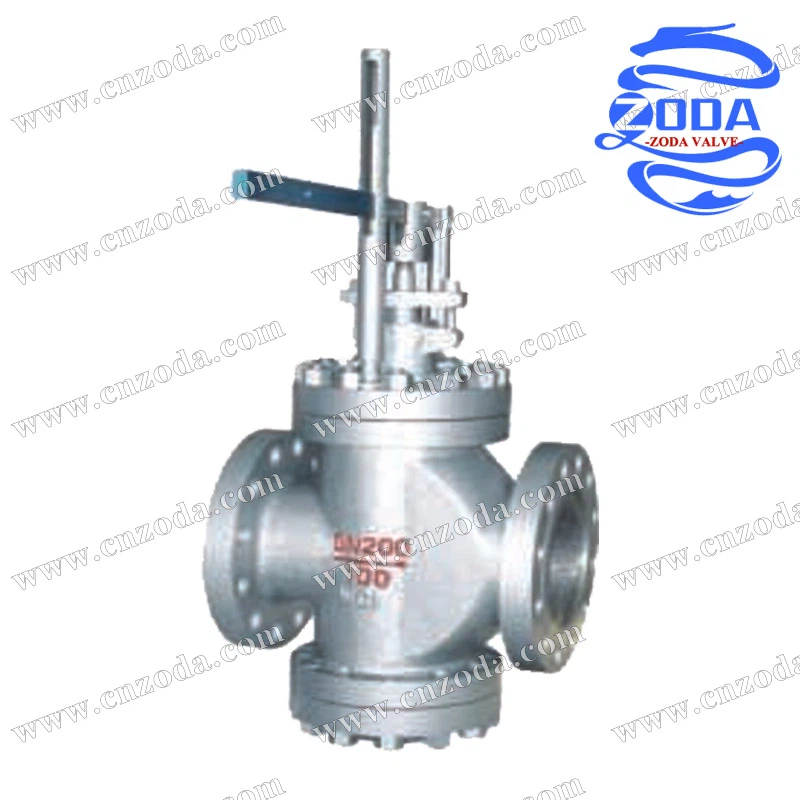

Skládá se hlavně z těla, trysky, disku a dalších částí a přijímá strukturu dvojité trysky a dvojitého kuželového disku. Přijímá tlakově vyvážený disk a nastavení zdvihu. Jeho nastavovací mechanismus využívá pákový typ a může být vybaven typem DKJ nebo jinými typy elektrických pohonů s úhlovým zdvihem pro dosažení dálkového ovládání a automatického ovládání.
Funkce
Dvousedlová konstrukce, nevyvážená síla působící na jádro ventilu je malá.
Elektrické ovládání servomotoru umožňuje včasné nastavení výstupního tlaku.
Vhodné pro řízení automatizace parního systému.
aplikace
Tento produkt se používá hlavně v parovodech k regulaci tlaku. Široce se používá v kombinované výrobě tepla a elektřiny, textilním, tiskařském a barvířském průmyslu, petrochemii, cukrovarnictví a dalších průmyslových odvětvích.
Kroky regulace tlaku
1.Pomalu otevřete šoupátko před redukčním ventilem, dokud se úplně neotevře.
2. Pomalým otáčením seřizovacího šroubu ve směru hodinových ručiček nastavte výstupní tlak na požadovaný tlak (na základě přetlaku za ventilem). Po nastavení uzamkněte.
3.Zajistěte matici a otevřete zadní šoupátko redukčního ventilu.
4.Pokud je výstupní tlak vyšší než nastavený tlak během nastavování, je třeba začít s přenastavením od prvního kroku, to znamená, že jej lze nastavit pouze z nízkého tlaku na vysoký.
Možné příčiny selhání
Poškození mrazem, v chladných oblastech je třeba věnovat pozornost izolaci.
Směr proudění vody je špatný a z redukčního ventilu se stává zpětný ventil.
Pružina je přišroubována příliš pevně, než aby se dala zavřít.
Nezbytný
Ventily jsou dodávány s nastaveným tlakem, proto při objednávce
potvrďte prosím nastavený tlak, médium a teplotu
Technické parametry
|
PN (Mpa) |
1.6 |
2.5 |
4 |
6.4 |
10 |
16 |
|
Zkušební tlak pláště (Mpa)* |
2.4 |
3.75 |
6 |
9.6 |
15 |
24 |
|
Zkušební tlak těsnění (Mpa) |
1.76 |
2.75 |
4.4 |
7.04 |
11 |
17.6 |
|
Vysoký vstupní tlak (Mpa) |
1.6 |
2.5 |
4 |
6.4 |
10 |
16 |
|
Rozsah výstupního tlaku (Mpa) |
Nejlepší poměr snížení tlaku je 0.6 |
|||||
|
Množství úniku |
0,5 %QMax |
|||||
|
Úroveň teploty a tlaku |
ANSI B16.34 |
|||||
|
DN (mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
|
Životopis |
20 |
25 |
50 |
60 |
70 |
110 |
150 |
230 |
420 |
540 |
710 |
1020 |
Celkové rozměry (PN1.6-4.0)
|
DN (mm) |
Celkové rozměry |
|||
|
L |
L1 |
H |
AHOJ |
|
|
50 |
300 |
150 |
880 |
190 |
|
65 |
340 |
170 |
890 |
205 |
|
80 |
380 |
190 |
910 |
215 |
|
100 |
400 |
215 |
950 |
240 |
|
125 |
430 |
225 |
990 |
275 |
|
150 |
450 |
230 |
1090 |
320 |
|
200 |
500 |
260 |
1160 |
340 |
|
250 |
550 |
285 |
1230 |
370 |
|
300 |
750 |
395 |
1370 |
460 |
|
350 |
850 |
445 |
1450 |
530 |
|
400 |
950 |
550 |
1570 |
660 |
|
500 |
1130 |
680 |
1780 |
800 |
